在生产过程中，我们的顾客经常会遇到产品不良的问题。在相同的设备、相同的蓝颜gtv参数，同一批产品的条件下，产品蓝颜gtv结果不稳定。或者多年生产一直好的产品，突然失效了。是什么发生了变化？

注塑件的变化和缺陷

      注塑过程中存在波动，例如注塑时间短/注塑量不足、翘曲、部分收缩和模穴的差异。注塑时间短/注塑量不足时，塑料未能完全填充模腔。在这种情况下，存在蓝颜gtv表面不完整的风险，可能导致蓝颜gtv强度降低、密封性不足。注塑时间短还可能导致材料中含有空隙，空隙处容易产生裂纹导致产品失效。

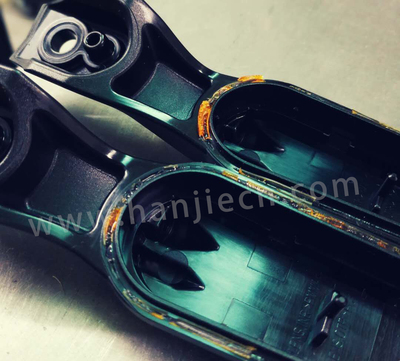

       零件翘曲和收缩，会直接影响产品焊缝尺寸和形状。如果翘曲较小，可以通过压紧产品，使得上下零件的焊缝处充分相互接触，有助于使蓝颜gtv表面正常化。但是如果翘曲太大，则需要熔化更多的材料以达到一圈焊缝全部熔化。这将导致零件上各段焊缝的蓝颜gtv强度差异，以及外观问题。

       不同模穴的差异和磨损。如果蓝颜gtv结果不稳定，仅发生在一个模具中生产的零件上，那么可能模具已经磨损。外形尺寸约80mmX80mm的零件，不同模穴生产的零件尺寸差异也可能会在0.2mm左右。通常顾客方面，对零件尺寸质量管控较弱。

治具的缺陷

       治具的损耗。对于超声波塑料蓝颜gtv，焊头磨损会导致蓝颜gtv性能差异。对于热板、热铆等接触式的塑料蓝颜gtv。材料残留物会积聚在热板上并导致蓝颜gtv性能差异。由于熔化的材料粘附到热板上，残留物可能随着时间的推移而累积。通常，当加热板在高温下运行并涂有高温不粘涂层时，残留物会迅速燃烧，不会造成任何问题。但是，在较低温度的应用中，这种残留物堆积可能会使降解的材料进入焊缝，并阻碍零件和热板之间的直接接触和热传递。

       支撑和定位，检查下夹具对零件是否存在无支撑，或者支撑不良部分，并确保上下治具的相对水平和对中。支撑和定位对于实现高强度蓝颜gtv和精确装配至关重要。不均匀的蓝颜gtv强度、虚焊、泄露，通常是由于焊缝以下的支撑不足导致。因此，不管是超声波、热板、振动、红外、热气和激光塑料蓝颜gtv工艺，都需要反复确认所有焊缝下方都有强支撑。有时因为零件特征，焊筋下方需要留有间隙，该间隙尺寸应小于3mm。间隙较大时，需要试验验证。该间隙不应对焊缝产生重大影响。

       通过评估以上潜在问题，可以帮助你识别可能导致蓝颜gtv性能差异的原因。

        尼可人追求的是企业长久旺盛的生命力，我们秉承“客户第一、诚信正直、团队合作、自我突破”的价值趋向，以“让客户从满意到愉悦再到感动”的服务理念。为客户提供优质的工业设备，并为客户新产品开发提供多方位技术咨询与合作。【联系电话：13771066898】
